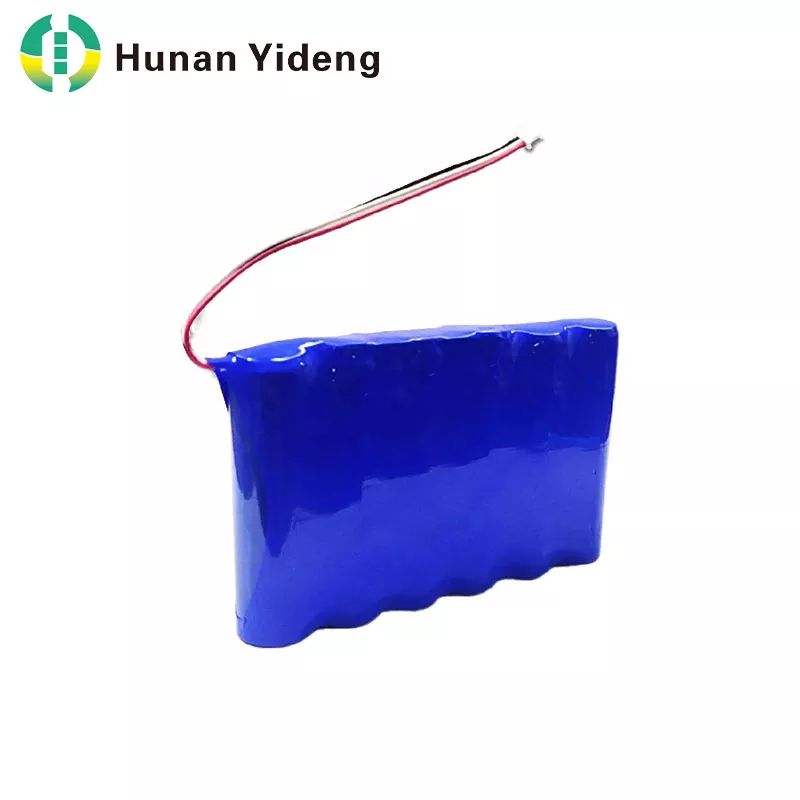

Yidengpakub11,1 V 4000 mAh 18650 3S2P pika elueaga taaslaetav liitiumioonakukaasaskantava elektroonika, tööstusseadmete, seiresüsteemide ja kohandatud toiterakenduste jaoks, mis nõuavad stabiilset pinget, praktilist võimsust ja taaslaetavat jõudlust.
11,1 V 4000 mAh liitiumioonaku ühendab kolm järjestikku ühendatud 18 650 elemendist koosnevat rühma, kusjuures igas rühmas on paralleelselt ühendatud kaks akut. See 3S2P konfiguratsioon tagab 11,1 V nimipinge, 4000 mAh nimivõimsuse ja ligikaudu 44,4 Wh nimienergia. Selle laetav disain muudab selle praktiliseks võimaluseks kaasaskantavate seadmete, varutoitesüsteemide, tööstuslike seireseadmete ja muude elektroonikatoodete jaoks. Selle elektriliste spetsifikatsioonide, kaitsenõuete, laadimistingimuste ja rakenduste ühilduvuse mõistmine aitab seadmetootjatel valida sobiva akulahenduse. Yideng toetab ka kohandatud akupaketi arendamist, et vastata erinevatele integratsiooninõuetele.
11,1 V 4000 mAh laetav liitiumioonaku on toiteallikas, mis on mõeldud elektroonikaseadmetele, mis vajavad kõrgemat tööpinget, kui üks liitiumioonelement suudab pakkuda. See kasutab vajaliku pinge ja võimsuse saavutamiseks silindrilisi 18650 formaadis elemente, mis on paigutatud kindlasse elektrikonfiguratsiooni.
Numbrid tootenimes kirjeldavad selle peamisi omadusi:
See konfiguratsioon sisaldab kokku kuut lahtrit. Jadaühendused suurendavad pinget, paralleelühendused aga olemasolevat võimsust. Kui aku on korralikult projekteeritud, võib see pakkuda kasulikku tasakaalu pinge, tööaja ja pakendi paindlikkuse vahel.
Seadmete arendajate jaoks ei ole oluline ainult aku nimipinge. Ühilduvus sõltub ka praegusest nõudlusest, laadimisnõuetest, saadaolevast paigaldusruumist, töötemperatuurist ja kaitseahelast.
Enne kaubandusliku toote või tööstussüsteemi jaoks aku valimist peaksid ostjad üle vaatama selle elektrilised nimiomadused ja kinnitama, et kogu komplekt vastab rakenduse nõuetele.
| Parameeter | Spetsifikatsioon | Praktiline tähtsus |
|---|---|---|
| Aku mudel | 18650-3S2P | Määrab lahtri vormingu ja paigutuse |
| Aku keemia | Liitium-ioon | Toetab taaslaetavaid toiterakendusi |
| Nimipinge | 11,1 V | Aitab määrata elektrilist ühilduvust |
| Nimivõimsus | 4000 mAh / 4 Ah | Näitab nimilaadimisvõimsust |
| Nominaalne energia | 44,4 Wh | Annab aluse käitusaja hindamiseks |
| Lahtri konfiguratsioon | 3S2P | Kuus rakku, mis on paigutatud kolme seeriarühma |
| Maksimaalne laadimisvool | 1C, vastavalt toote spetsifikatsioonile | Määrab lubatud ülemise laadimiskiiruse |
| Laadimistemperatuur | 0°C kuni 50°C | Määrab kindlaksmääratud laadimiskeskkonna |
| Tühjendustemperatuur | -20°C kuni 60°C | Määratleb määratud tühjenduskeskkonna |
| Tsükli eluiga | Vaadake tootja määratud katsetingimusi | Toetab kasutusiga ja asendamise planeerimist |
Tähtis:Ülaltoodud väärtused põhinevad Yidengi avaldatud tooteteabel. Laadimispiirangud, tühjenemise piirangud ja temperatuuritingimused tuleb aku täpse konfiguratsiooni jaoks kinnitada viimase andmelehe alusel. Maksimaalset nimivoolu ei tohiks kunagi ilma kontrollimiseta käsitleda soovitatava pideva töövooluna.
Nimienergiat saab hinnata, korrutades nimipinge nimivõimsusega:
11,1 V × 4 Ah = 44,4 Wh
See väärtus aitab inseneridel hinnata rakenduse jaoks saadaolevat energiahulka. Näiteks seade, mille võimsus on keskmiselt 10 W, töötaks nominaalvõimsusel teoreetiliselt ligikaudu 4,44 tundi. Tegelik tööaeg on tavaliselt konversioonikadude, tühjenemispiiride, temperatuuri, aku vananemise ja energiavajaduse muutuste tõttu väiksem või muul viisil erinev.
3S2P paigutus on kasulik, kui seade vajab umbes 11,1 V nimipinget ja võimsust 4000 mAh. See ühendab jada- ja paralleelühenduste elektrilised eelised ühes kompaktses akukomplektis.
Kolmeseerias paigutuses liidetakse kolme rakurühma nimipinged kokku. Kasutades tavalisi 3,7 V nimipingega liitiumioonelemente, on tulemuseks paketi nimipinge 11,1 V. See sobib elektroonikasüsteemidele, mis on kavandatud selle pingevahemiku ümber, eeldusel, et nende tööpinge nõuded on täidetud.
Iga seeriarühm sisaldab kahte paralleelselt ühendatud lahtrit. Sobivalt sobitatud rakkude korral suurendavad paralleelühendused saadaolevat võimsust võrreldes ühe elemendiga. Kokkupandud pakett suudab seega pakkuda 4000 mAh, säilitades samal ajal ettenähtud nimipinge.
Erinevalt ühekordselt kasutatavatest akudest saab taaslaetavaid liitiumioonpakke mitme laadimistsükli jooksul uuesti kasutada. Nende praktiline kasutusiga sõltub laadimisharjumustest, tühjenemissügavusest, temperatuurist, hetkevajadusest, säilitustingimustest ning elemendi ja aku juhtimissüsteemi kvaliteedist.
Akukomplekti saab konstrueerida erineva pikkusega kaablite, pistikute, kaitsekorpuste ja paigaldusviisidega. Need valikud aitavad tootedisaineritel kohandada toiteallikat vastavalt oma seadmete füüsilistele ja elektrilistele nõuetele.
11,1 V 4000 mAh aku konfiguratsioon toetab paljusid rakendusi, kui selle pinge, tühjendusvool, mõõtmed ja keskkonnamõjud vastavad seadme konstruktsioonile.
Kasutussobivus tuleb kindlaks teha elektrilise ja mehaanilise hindamise teel. Suure käivitusvooluga seadmed, mootorid, raadiosaatjad või kütteelemendid võivad vajada teistsuguse tühjenemise tasemega akut või täiendavaid termilisi kaalutlusi.
Tootearendajatele, kes võrdlevad akuarhitektuure, pakuvad Yidengi liitiumakulahendused lähtepunkti laetavate akude valikute ja kohandamisnõuete hindamiseks.
Aku valimine ainult selle pinge ja mahtuvuse järgi võib kaasa tuua integreerimisprobleeme. Ostjad peaksid enne ostu kinnitamist hindama seadmete täielikku kasutusprofiili.
Kontrollige seadme nimipinget ja lubatud sisendvahemikku. Aku nimipinge ei ole selle pinge igas laadimise või tühjenemise etapis. Seadmed peavad taluma kogu komplekti määratud pingevahemikku.
Hinnake keskmist energiatarbimist ja vajalikku tööaega. Esialgse arvutusena jagage aku nimienergia seadme keskmise võimsusega. Rakendage konversioonikadude, reservvõimsuse, temperatuurimõjude ja aku vananemise jaoks sobivat varu.
Võrrelge seadme tavalist töövoolu ja käivitusvoolu akuploki heakskiidetud tühjenemispiiridega. Veenduge, et elemendid, juhtmestik, pistikud, kaitseplaat ja korpus taluvad nõutavat koormust.
Kinnitage aku maksimaalsed lubatud mõõtmed ja kaal. Enne masstootmist tuleks kontrollida ka pistiku tüüpi, polaarsust, kaabli pikkust, kinnituspunkte ja korpuse konstruktsiooni.
Vaadake üle eeldatav laadimis- ja tühjendustsüklite arv kindlaksmääratud katsetingimustes. Võtke arvesse ümbritseva õhu temperatuuri, laadimissagedust, salvestuse kestust, vibratsiooni ja ootamatu voolukatkestuse tagajärgi.
Hankemeeskondade jaoks võib tarnijate arutelusid lihtsustada järgmine kontroll-loend.
Õige laadimis- ja käsitsemispraktika on liitiumioonaku töövõime säilitamiseks hädavajalik. Kuigi aku kaitseahel võib konkreetseid elektririske vähendada, ei välista see vajadust sobiva süsteemi disaini ja hoolika töö järele.
Valige laadija, mis on loodud täpselt aku keemia, seeriakonfiguratsiooni ja laadimispinge piirangu jaoks. Tavaline kolmeseeria liitiumioonpakett kasutab tavaliselt 12,6 V laadimispiirangut, kui selle elementide maksimaalne laadimispinge on 4,2 V. Enne kasutamist kinnitage see väärtus aku heakskiidetud andmelehel.
Järgige tootja määratud laadimis- ja tühjendustemperatuuri vahemikke. Vältige aku laadimist väljaspool selle lubatud vahemikku, asetage seda soojusallikate lähedusse ega jätke seda suletud keskkonda otsese päikesevalguse kätte.
Sobiv akuhaldussüsteem või kaitseahel võib pakkuda selliseid funktsioone nagu ülelaadimiskaitse, ülelaadimise kaitse, ülevoolukaitse ja lühisekaitse. Rakkude tasakaalustamist ja temperatuuri jälgimist tuleks kaaluda vastavalt konstruktsioonile ja rakendusele.
Akutootjad ja seadmete projekteerijad peaksid enne akutoitel toote tarnimist või kasutuselevõttu hindama ka kohaldatavaid transpordi-, tooteohutuse ja lõppkasutuse nõudeid.
Tavalised akud ei pruugi sobida iga seadme konstruktsiooniga. OEM-i kohandamine võimaldab tootjatel viia aku elektrilised omadused ja füüsiline struktuur vastavusse toote paigaldusnõuetega.
Yidengi tooteteave kirjeldab kohandatud akupaki arendust klientidele, kes vajavad rakendusepõhiseid toitelahendusi. Olenevalt projektist ja inseneriülevaatest võivad kohandamisvestlused hõlmata järgmist:
Need meetmed aitavad ostumeeskondadel hinnata esialgsest ühikuhinnast rohkem. Järjepidevad spetsifikatsioonid, asjakohane kaitse, jälgitavad testitulemused ja selge kohandamisprotsess võivad vähendada integratsiooniprobleeme tootmise ajal.
Enne hulgitellimuse esitamist taotlege kehtivat andmelehte ja kinnitage, millised kvaliteedikontrollid, ohutusdokumendid ja saatedokumendid on konkreetse mudeli jaoks saadaval. Sertifikaate ja katsearuandeid tuleks kontrollida konkreetse toote ja kavandatud turu suhtes, mitte eeldada ainult akukeemia põhjal.
3S2P tähendab, et kolm rakurühma on ühendatud järjestikku, kusjuures igas rühmas on paralleelselt ühendatud kaks rakku. Konfiguratsioon kasutab kokku kuut lahtrit. Jadaühendused suurendavad pinget, paralleelühendused aga võimsust.
Selle nimienergia on ligikaudu 44,4 Wh, mis arvutatakse 11,1 V korrutamisel 4 Ah-ga. Tegelik kasutatav energia sõltub tühjenemise tingimustest, süsteemi tõhususest, aku seisundist ja lubatud tühjenemise piirist.
Ei. Laadija peab vastama aku keemiale, seeriakonfiguratsioonile, laadimispinge piirangule ja voolunõuetele. Tavalise kolmeseeria liitiumioonpaketi 4,2 V maksimaalse laenguga elementide puhul on tüüpiline laadimispiirang 12,6 V. Enne laadija ühendamist kontrollige täpseid tehnilisi andmeid.
Tööaeg sõltub seadme keskmisest energiatarbimisest. Esialgne hinnang on 44,4 Wh jagatud seadme voolutarbimisega vattides. Näiteks 10 W koormus annab teoreetilise hinnangu 4,44 tundi enne kadude ja muude töötegurite arvestamist.
Ei. Kõik laetavad liitiumioonakud kaotavad kasutamise ja vananemise tõttu järk-järgult oma võimsust. Kasutusiga sõltub temperatuurist, laadimistingimustest, tühjenemissügavusest, hetkevajadusest, ladustamisest ja aku konstruktsioonist. Küsige tarnijalt tsükli eluea katsetingimusi ja märgitud kasutusea lõpu võimsuse kriteeriumi.
Yideng kirjeldab akukomplektide OEM- ja ODM-i kohandamisteenuseid, sealhulgas pistikute valikut, kaabli pikkust, aku konfiguratsiooni ja korpuse disaini. Enne tellimist kinnitage ettevõttega saadaolevad valikud, näidisprotsess ja tehniline teostatavus.
Kinnitage elektrilised spetsifikatsioonid, mõõtmed, tühjendusnõuded, kaitsefunktsioonid, laadimisega ühilduvus, näidistesti tulemused, tootmise teostusaeg ja kohaldatavad saatedokumendid. Enne lõpliku tootmisspetsifikatsiooni kinnitamist taotlege mudelipõhiseid tehnilisi dokumente.
11,1 V 4000 mAh 18650 3S2P taaslaetav liitiumioonaku pakub 44,4 Wh nimivõimsust ja praktilist konfiguratsiooni ühilduvate kaasaskantavate ja tööstuslike elektroonikaseadmete jaoks. Selle sobivus sõltub pinge, võimsuse, vooluvajaduse, laadimistingimuste, mõõtmete ja kaitsenõuete vastavusest kavandatud rakendusele.
Akutoitel tooteid arendavate ettevõtete jaoks peaks usaldusväärne hankimisprotsess hõlmama tehnilist ülevaatust, näidiste valideerimist, ohutuse hindamist ja selgeid tootmisspetsifikatsioone. Yideng pakub lähtepunkti standardsete ja kohandatud liitiumakulahenduste uurimiseks. Kui plaanite uut toodet või vajate oma seadmetele kohandatud akut, vaadake üle toote üksikasjad javõtke meiega ühendustet arutada oma pinge, võimsuse, pistiku, korpuse ja tellimuse nõudeid. Yideng aitab teil hinnata teie projekti jaoks sobivat aku konfiguratsiooni.
